Système BENDER ELEMENTS (GDS)

Cette option permet une mesure rapide et simple du module de cisaillement maximum d’un sol soumis à de très petites déformations (Gmax), que ce soit à l’air libre ou dans une cellule triaxiale.
Ces capteurs s’intègrent aussi bien dans un système statique, dynamique ou à colonne résonante.
NB : la cellule doit permettre le passage des câbles à travers la cloison.

Le dispositif comprend :

• Un conditionneur de signal « Master Box »

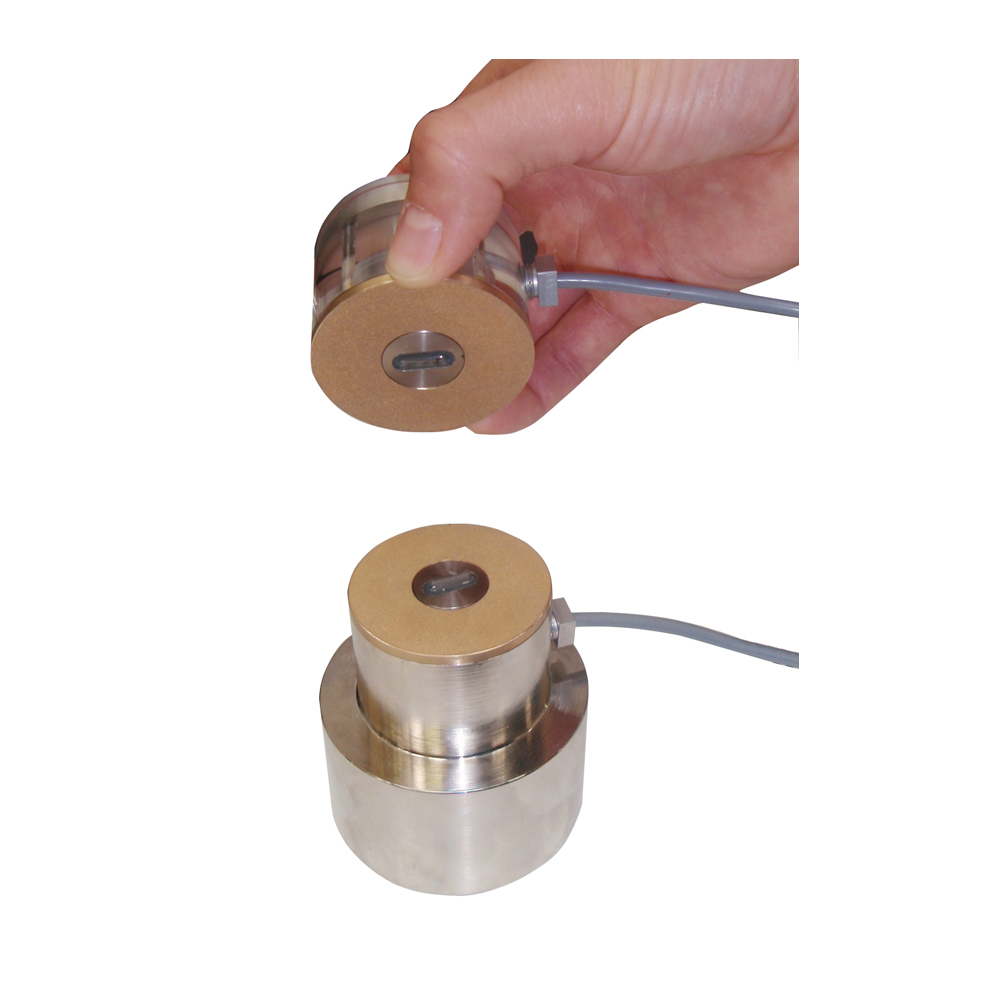

• Deux inserts « Bender Elements » en titane pour l’émission et la réception des ondes de compression P et de cisaillement S
• Un piédestal et un chapeau modifiés pour le montage des inserts

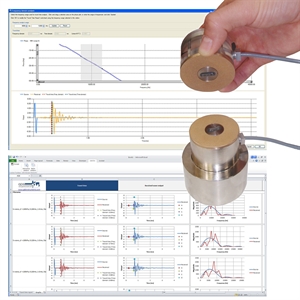

• Le logiciel dédié GDS BES

Caractéristiques :

• Résolution du système : 16 bits
• Vitesse d’acquisition : 2 000 000 échantillons / seconde
• Echantillonnage simultané des signaux émis et reçus
• Interface PC : USB
• Gains : de x10 à x500
• Température de fonctionnement : de -20°C à 50°C

REF : GDS/BEND
